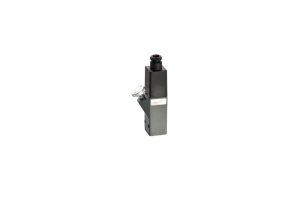

Control de merchan seco

• Materiales PVC, PP, PVDF

• De 0,2 bar hasta 2 bar

• Conexión Racor R 1 1/4″

Funcionamiento de la bomba seguro y exento de fallos:

• Por el empleo de un controlador de bomba se aumenta el tiempo de funcionamiento sin fallos de la instalación de bombas y se reducen las costosas interrupciones de funcionamiento

Protección contra marcha en seco con supervisión de presión de mín. y/o máx.

• Protección del sistema contra presiones de servicio no permisibles.
• Evita daños en la bomba y sus cierre mecánico.

Supervisión de la presión de barrera:

• Supervisión de depresión y sobrepresión para bombas con cierres mecánicos de doble efecto

Instalación fácil, independientemente del medio

• El controlador de bomba se protege por un transmisor de presión de membrana de plástico de alta calidad opcionalmente PVC, PP, PVDF) y trabaja por consiguiente independientemente de la consistencia y la agresividad del medio da transportar
• En las instalaciones que ya se encuentran en funcionamiento el controlador de bomba se puede montar posteriormente de forma fácil en el sistema de tuberías, sin necesidad de realizar intervenciones en la bomba.

Supervisión de la presión de barrera:

• Supervisión de depresión y sobrepresión para bombas con cierres mecánicos de doble efecto

Instalación fácil, independientemente del medio

Más Especificaciones

Dispositivo de protección contra marcha en seco
• Gracias al dispositivo de protección contra marcha en seco se protege la bomba, especialmente el cierre mecánico, contra los daños que resultan de la marcha en seco. La bomba se pone automáticamente fuera de servicio mediante un presostato si disminuye la presión o falta caudal.
• Instale el dispositivo de protección contra marcha en seco en la tubería de presión de la instalación, lo más cerca posible de la bomba.
• Si fuera necesario, instale inhibidores de reflujo y dispositivos de cierre en la tubería de presión encima del equipo. En el caso de presiones de transporte muy bajas (p. ej. recirculación) se debe prever por el lado de presión una contrapresión correspondiente
mínima de 0,2 bar o 0,5 bar mediante un dispositivo de estrangulación apropiado.

Dispositivo de protección contra marcha en seco con supervisión de presión mín. y máx.
Para proteger el sistema de tuberías de presión y sus componentes así como las bomba se debe prever esta combinación de presostatos. Un aumento de la presión no permisible en el sistema de tuberías se evita porque la bomba se desconecta inmediatamente después del
sobrepaso del correspondiente valor de presión permisible ajustado.

Supervisión de la presión de barrera
Los cierre mecánicos de doble efecto requieren para el mantenimiento de sus funciones un líquido de barrera cuya presión de barrera sea 1,5 a 2 bar por encima de la presión máxima a hermetizar en el cierre mecánico de la bomba. Daños en el cierre mecánico que se deban
a la falta de líquido de barrera o una presión de barrera muy baja se evitan con el dispositivo de supervisión de presión de barrera ASV mediante la desconexión automática
de la bomba después del ajuste del presostato de membrana a la correspondiente presión de barrera necesaria.

Modo de trabajo del controlador de bomba
• El explotador ajusta el controlador de presión ajustando el tornillo moleteado en el presostato a la correspondiente presión de desconexión (aprox. 0,2 bar por debajo de la presión de servicio) mientras los presostatos de membrana se ajustan a la correspondiente
presión necesaria después de quitar la tapa (5). Una lámpara de señal en la unidad de control indica cuando se pone en marcha la bomba mediante el pulsador ON. Un retraso de 1 a 4 segundos como máximo mediante un relé hace posible que se alcance la presión de servicio durante el arranque de la bomba. Después de transcurrir el relé temporizado,
el controlador de presión ajustado a una determinada presión de desconexión tiene que responder cuando se alcanza la presión de servicio, en caso contrario la bomba se desconecta automáticamente.
Cualquier disminución de presión posterior en el sistema de tubería o fallo de la fase interrumpen la corriente de mantenimiento del controlador de presión y la desconexión automática de la instalación. La parada operativa se realiza con el pulsador OFF.
